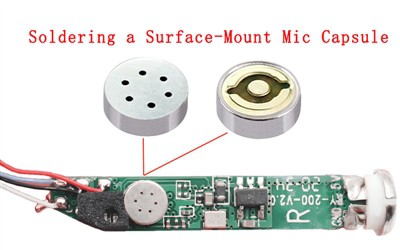

Das Löten einer SMD-Mikrofonkapsel erfordert größte Sorgfalt und Präzision. Nachfolgend finden Sie eine detaillierte Anleitung zur Vorbereitung, Schritt-für-Schritt-Anleitung zum Löten, wichtige Vorsichtsmaßnahmen und automatisierte Lötoptionen.
1. Vorbereitung
Werkzeugvorbereitung
Stellen Sie sicher, dass Sie über die richtigen Lötwerkzeuge verfügen, darunter einen Lötkolben mit feiner Spitze, eine Pinzette und eine Lupe, die Sie bei detaillierten Arbeiten unterstützen.
Materialvorbereitung
Stellen Sie die notwendigen Materialien bereit: SMD-Mikrofonkapsel, Lötdraht und Lötpaste.
Umgebungsvorbereitung
Stellen Sie sicher, dass die Lötumgebung trocken und frei von statischen Störungen ist und über eine gute Belüftung verfügt, um Überhitzungsprobleme zu vermeiden.
2. Lötschritte
Untersuchen Sie die Kapsel
Überprüfen Sie zunächst die SMD-Mikrofonkapsel, um sicherzustellen, dass die Lötpads in gutem Zustand sind und das Akustiknetz an der Unterseite intakt ist. Fahren Sie nur mit Kapseln fort, die diesen Qualitätsstandards entsprechen.
Sichern Sie die Kapsel
Benutzen Sie Klammern oder ein geeignetes Werkzeug, um die Mikrofonkapsel sicher auf der Lötplattform zu fixieren, um eine einfache Handhabung beim Löten zu ermöglichen.
Tragen Sie Lot auf die Kapsel auf
Tragen Sie mit einem Lötkolben mit feiner Spitze eine kleine Menge Lot auf die Lötpads der Kapsel auf. Vermeiden Sie die Verwendung von übermäßigem Lot, um Kurzschlüsse zu vermeiden oder die Qualität des Lots zu beeinträchtigen. Stellen Sie sicher, dass das Lot nicht mit dem Gehäuse der Kapsel in Kontakt kommt.
Löten Sie die Verbindungsdrähte
Verzinnen Sie ein Ende jedes Verbindungsdrahts und befestigen Sie dann jeden Draht mit dem Lötkolben am entsprechenden Lötpad der Kapsel. Stellen Sie sicher, dass die Lötstellen glatt und abgerundet sind, ohne Kaltlöten oder scharfe Spitzen. Achten Sie darauf, die positiven und negativen Verbindungen nicht zu verwechseln.
Selbstkontrolle
Überprüfen Sie nach Abschluss des Lötvorgangs die Lötstellen, um sicherzustellen, dass sie glatt und frei von Kurzschlüssen sind und keine Anzeichen von schwachen oder kalten Verbindungen aufweisen. Überprüfen Sie außerdem, ob die Plus- und Minuskabel richtig angeschlossen sind.
3. Wichtige Vorsichtsmaßnahmen
Kontrollieren Sie die Temperatur des Lötkolbens
Halten Sie die Lötkolbentemperatur auf einem sicheren Niveau, idealerweise zwischen 300 Grad ± 20 Grad oder 350 Grad ± 10 Grad, um eine gute Lötqualität zu gewährleisten und Schäden an der Kapsel zu verhindern.
Begrenzen Sie die Lötzeit
Begrenzen Sie die Lötzeit für jede Lötstelle, um eine Überhitzung zu vermeiden. Jede Verbindung sollte innerhalb von 1,5 bis 2 Sekunden gelötet werden, um eine Beschädigung der inneren Komponenten durch Hitze zu vermeiden.
Verwenden Sie antistatische Maßnahmen
Verwenden Sie antistatische Werkzeuge, z. B. ein antistatisches Armband, um Schäden an der Kapsel durch statische Elektrizität während des Lötens zu vermeiden.
Vermeiden Sie Schäden an der Kapsel
Behandeln Sie die Kapsel beim Löten vorsichtig, um mechanische oder thermische Schäden zu vermeiden.
Wählen Sie geeignete Werkzeuge und Materialien
Die Verwendung der richtigen Werkzeuge und Materialien trägt dazu bei, die Lötqualität sicherzustellen und die Effizienz zu verbessern.
4. Automatisiertes Löten
Erwägen Sie nach Möglichkeit den Einsatz automatisierter Lötgeräte für SMD-Mikrofonkapseln. Automatisiertes Löten sorgt für hohe Präzision, Effizienz und Stabilität, was die Produktionsqualität und -geschwindigkeit deutlich verbessern kann.
Bedenken Sie jedoch, dass der Betrieb automatisierter Lötanlagen spezielle Programmierkenntnisse und technische Kenntnisse erfordert.
