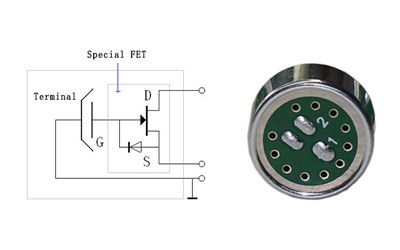

Es gibt zwei Hauptanschlussmethoden für Elektret-Mikrofonkapseln:QuellausgabeUndDrain-Ausgang.
1. Quellausgabe
Der Quellenausgang ähnelt dem Emitterausgang in einer Transistorschaltung und erfordert drei Drähte. Der Drain (D) ist an die positive Stromversorgung angeschlossen.
Die Quelle (S) ist über einen Widerstand (Rs) mit Masse verbunden, um die Quellenspannung bereitzustellen. Das Signal wird von der Quelle über einen Kondensator (C) ausgegeben und der abgeschirmte Draht ist zur Abschirmung geerdet.
Der Quellenausgang hat eine niedrige Ausgangsimpedanz, normalerweise weniger als 2 kOhm, wodurch die Schaltung stabil und mit einem großen Dynamikbereich ausgestattet ist. Allerdings ist das Ausgangssignal im Vergleich zum Drain-Ausgang kleiner.
2. Ausgang entleeren
Der Drain-Ausgang ähnelt der gemeinsamen Emitter-Konfiguration in einer Transistorschaltung und erfordert nur zwei Drähte. Der Drain (D) ist über einen Drain-Widerstand (RD) mit der positiven Stromversorgung verbunden und das Signal wird vom Drain über einen Kondensator (C) ausgegeben. Die Quelle (S) ist zusammen mit dem abgeschirmten Kabel geerdet.
Der Drain-Ausgang sorgt für eine Spannungsverstärkung, was zu einer höheren Empfindlichkeit im Vergleich zum Source-Ausgang führt. Allerdings ist der Dynamikbereich der Schaltung etwas kleiner.
Widerstandswerte auswählen
Die Werte von Rs und RD hängen von der Versorgungsspannung ab. Im Allgemeinen werden Widerstandswerte zwischen 2,2 kΩ und 5,1 kΩ gewählt. Wenn die Versorgungsspannung beispielsweise 6 V beträgt, wäre Rs 4,7 kΩ und RD 2,2 kΩ.
Umschalten zwischen Source- und Drain-Ausgang
Wenn die Stromversorgung am Pluspol geerdet ist, können die Anschlüsse für Drain (D) und Source (S) vertauscht werden, um zwischen Source- und Drain-Ausgangskonfigurationen zu wechseln und gleichzeitig die korrekte Funktion beizubehalten.
Zusammenfassung
Sowohl der Source-Ausgang als auch der Drain-Ausgang werden üblicherweise in der Vorverstärkerstufe von Steuerschaltungen für Elektretmikrofone verwendet. Unabhängig von der Ausgabemethode benötigt die Elektret-Mikrofonkapsel zum Betrieb eine Gleichspannung, da sie im Inneren einen Feldeffekttransistor (FET) enthält.
