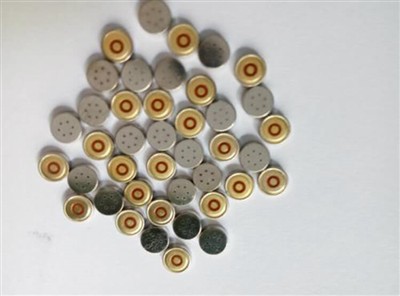

Ein detaillierter Blick auf die Komponenten einer omnidirektionalen Mikrofonkapsel im Membranstil.

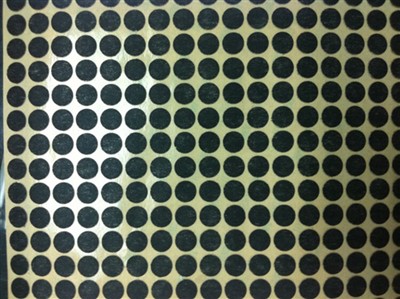

1. Staubdichtes Netz
Das staubdichte Netz schützt das Mikrofon, indem es verhindert, dass Staub die Membran erreicht. Außerdem schützt es die Membran vor äußeren Einstichen und sorgt für kurzfristige Wasserbeständigkeit.
2. Wohnen
Das Gehäuse dient als struktureller Träger für das gesamte Mikrofon. Es kapselt andere Komponenten ein, dient als Erdungspunkt für das Mikrofon und sorgt für elektromagnetische Abschirmung.
3. Membran
Die Membran ist die primäre Komponente zur Umwandlung von Schall in elektrische Energie. Es handelt sich um eine gespannte Teflon-Kunststofffolie, die auf einem kreisförmigen Metallring montiert ist. Die Kontaktfläche zum Metallring ist mit einer dünnen Metallschicht überzogen. Die Membran kann eine elektrische Ladung speichern, fungiert als eine Platte eines variablen Kondensators und ist schwingungsfähig.
4. Abstandhalter
Der Abstandshalter hält den Abstand zwischen den beiden Kondensatorplatten aufrecht und sorgt so für einen Spalt, der es der Membran ermöglicht, zu vibrieren und so die Kapazität zu ändern.

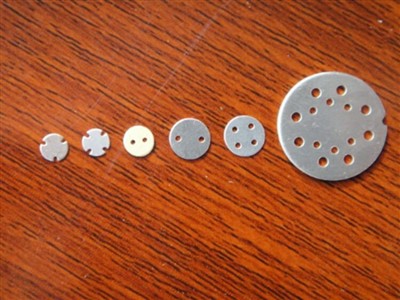

5. Rückplatte
Die Rückplatte bildet die andere Elektrode des Kondensators und ist mit dem Gate-Anschluss (G) des FET (Feldeffekttransistor) verbunden.
6. Kupferring
Der Kupferring verbindet die Rückplatte mit dem Gate (G) des FET. Es dient auch als strukturelles Stützelement.
7. Hohlraum
Der Hohlraum sichert die Rückplatte und den Membranring und verhindert so einen Kurzschluss mit dem Gehäuse oder zwischen den Source- (S) und Gate- (G) Anschlüssen des FET.
8. Leiterplattenbestückung
Die Leiterplattenbaugruppe beherbergt Komponenten wie den FET und die Kondensatoren. Es bietet auch strukturelle Unterstützung für andere Teile des Mikrofons.
9. PIN
Einige Mikrofone verfügen über Stifte auf der Platine, die den Anschluss an andere Platinen durch Löten ermöglichen. Das Design kann zwischen den Ausführungen mit vorderer und hinterer Elektrode leicht variieren.
